功分器全稱功率分配器，英文名 Power divider。是一種將一路輸入信號能量分成兩路或多路輸出相等或不相等能量的器件，也可反過來將多路信號能量合成一路輸出，此時可也稱為合路器。

通俗地講，就是功分器可以幫助我們將信號分成多個部分，然后送到不同的地方，比如一個高鐵站有很多路軌，而每一路軌都需要有信號來通行，所以我們就需要將信號通過功分器分配到不同的路軌上。

功分器從電路結構上分為兩大類：

1.無源功分器，它的主要特點是：工作穩定，結構簡單，無需供電；而它的主要缺點是插入損耗較大。

2.有源功分器：內部帶放大電路，它的主要特點是：有增益，可彌補線路損耗，降低系統噪聲系數。而它的主要缺點是需要外部供電才能正常工作，功率容量較小，只能傳遞小信號。

在本文中，我們將深入了解射頻功分器這個神奇的器件。

一、射頻功分器的原理

射頻功分器是一種被廣泛應用于無線通信系統中的器件，其主要功能是將一個輸入信號分成多個輸出信號，同時保留原有信號特征。對于無源功分器，其內部原理是采用微帶分支線構建分支網絡，并利用四分之一波長微帶傳輸線進行阻抗匹配，使得各個端口看過去的阻抗等于50歐，再分路的同時，最高效率地實現能量傳輸。有源功分器就是在無源功分器基礎上加上放大電路，放大后再進行分配。

二、射頻功分器的設計

由于射頻功分器工作頻率較高，在器件內部非常容易產生信號反射，降低傳輸效率，設計人員需要進行阻抗匹配設計，優化端口駐波比。需要設計合適的過渡結構以降低過渡效應引起的信號反射，如同軸連接器到微帶線的過渡；合理的阻抗匹配枝節設計，在拓展帶寬的同時，盡可能的保持低的駐波比；設計合理的腔體結構，避免在工作頻率范圍內產生諧振。此外，射頻功分器的設計需要考慮線路損耗，需要選擇合適的高頻板材、使用低損的PCB表面處理工藝等。

三、射頻功分器應用

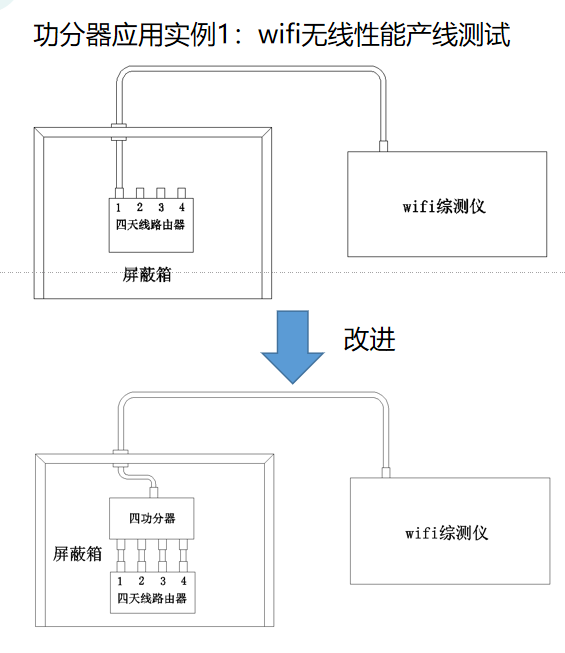

射頻功分器在無線通信系統中的重要性不言而喻，它可以在不影響信號質量的情況下，將同一信號分配給不同的天線，實現多天線系統的增益和容錯功能，提高無線通信的覆蓋范圍和可靠性。

此外，它還可以應用于雷達、導航、衛星通信等領域，因?yàn)檫@些系統都需要處理高頻信號。

未來，隨著5G和物聯網技術的普及，射頻功分器將應用于更廣泛的領域，如智能家居、遠程監測等。

四、射頻功分器選擇標準

隨著無線通信技術的不斷發展和應用，對于射頻功分器的要求也越來越高。那么如何選擇性能卓越的射頻功分器？

 一般來說， 功率分配器的技術指標包括頻率范圍、插入損耗、支路端口間的隔離度、端口的電壓駐波比等。

1.頻率范圍：這是各種射頻/微波電路的工作前提，頻率范圍越寬，適應場景越廣，同樣功分器設計難度越大，寬帶功分器頻率范圍可覆蓋十個甚至數十個倍頻程。

2.插入損耗：插入損耗是指信號通過功分器時的信號損耗。在選擇射頻功分器時，應盡量選擇插入損耗低的產品，這樣傳輸質量會更好。

3.隔離度：支路端口間的隔離度是功率分配器的另一個重要指標。如果從每個支路端口輸入功率只能從主路端口輸出，而不應該從其他支路輸出，這就要求支路之間有足夠的隔離度。

 4.駐波比：每個端口的電壓駐波比越小越好，駐波越小，能量反射越小。

基于以上技術指標，給大家推薦下芯啟源的射頻分配器，體積小、耐高溫；高隔離、低插損、低駐波，能保證信號傳輸質量。值得一提的是，駐波比很優秀，最大化滿足要求較高的應用場景，而且這個品牌的射頻功分器有多種接頭、頻率范圍可以選擇，能滿足涵蓋多種射頻通訊領域的測試測量使用，產品具有高精度、高可靠性特點，可以定制專業級測試、軍品級產品。

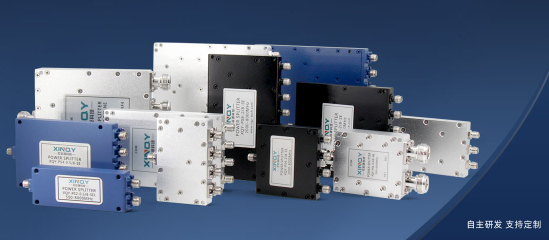

目前芯啟源有三種系列射頻功分器產品：

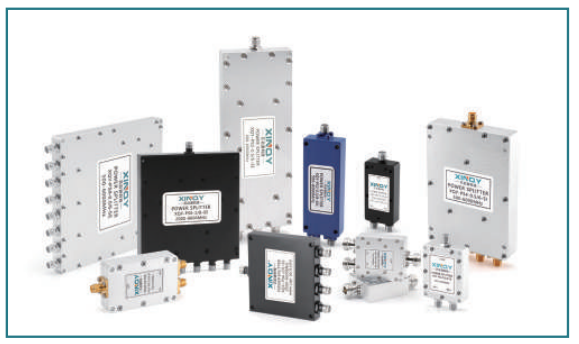

微帶系列：主要用于射頻通訊類電子產品實驗室及生產測試，具有高機械可靠性、耐磨損、耐腐蝕、使用壽命長的優勢；其頻率范圍、接頭類型均可定制；

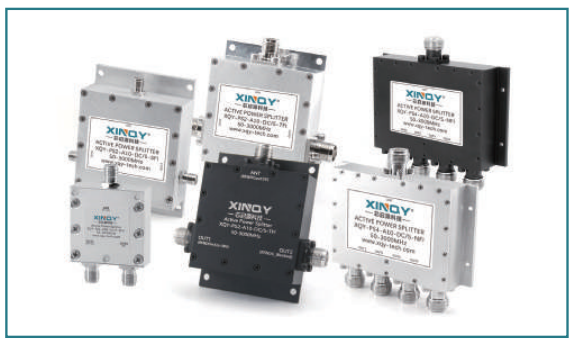

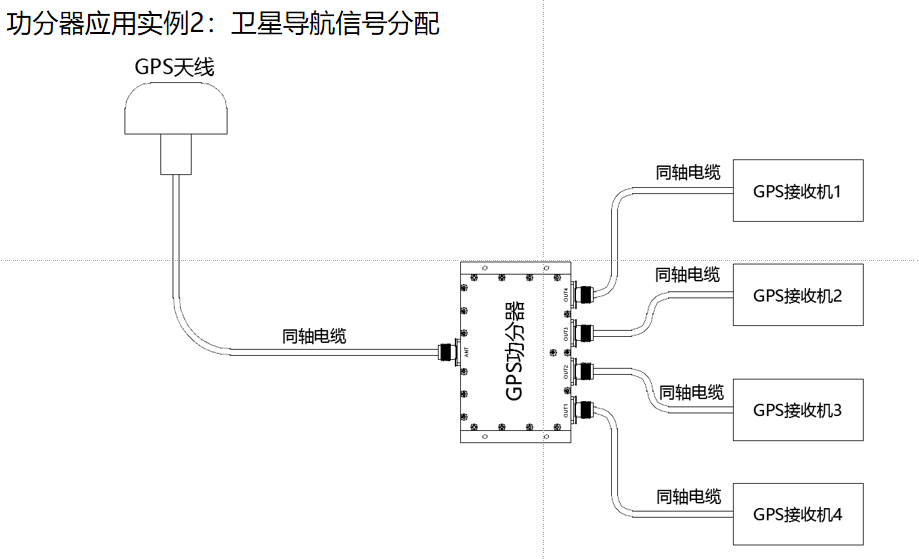

GPS 有源系列：將GPS/Galieo/Gnss信號進行放大并分配輸出給多路GPS接收設備，可對GPS有源天線進行直流饋電，多種接頭/材質可供選擇，支持定制；

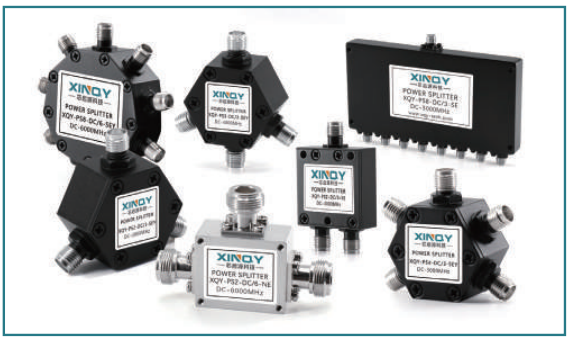

電阻系列：工作頻率可低至直流，優異的電氣性能滿足高精度的測試要求，多種接頭/材質可供選擇，支持定制。

五、射頻功分器的未來發展

射頻功分器的發展前景非常廣闊，隨著無線通信技術的不斷發展和應用，對于射頻功分器的要求也越來越高。另外，在集成電路和微納米技術的發展下，射頻功分器將越來越小型化和集成化，大大降低設備的功耗和成本。
