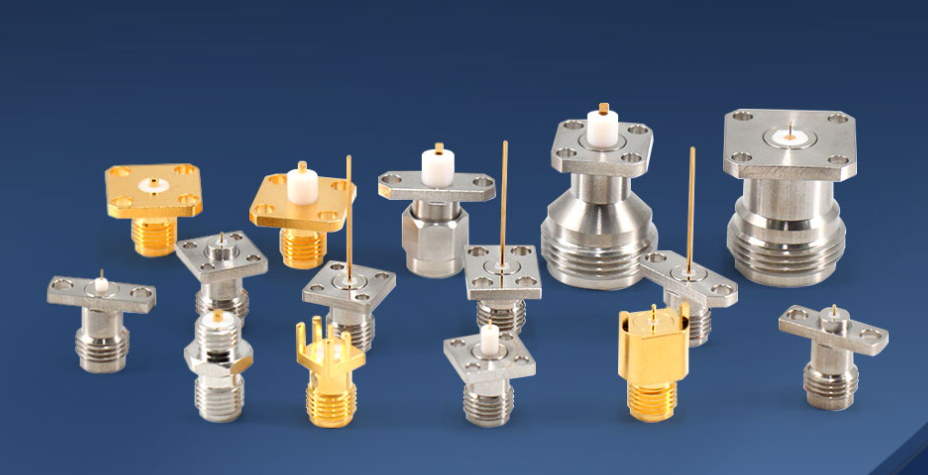

射頻同軸連接器，也叫RF連接器，是射頻/微波信號傳輸中重要的一種部件，是用來連接同軸傳輸線的一種連接裝置，主要是為了實現設備/模塊之間的互聯，有效傳遞射頻、微波信號。廣泛應用于無線通信、廣播、電視、雷達等領域的連接器。

射頻同軸連接器是由哪些部件構成？都有哪些類型？我們應該如何根據應用場景來選擇適合的射頻同軸連接器？本文詳細為您分享。

1. 射頻同軸連接器構成及特點

射頻同軸連接器，通常由內導體、外導體、絕緣體和接插件等部分組成。內導體和外導體分別是中心導體和外部金屬屏蔽層，中間由絕緣體隔開，以防止信號干擾和泄漏。接插件則是連接器的核心部分，用來插入或拔出連接器頭，完成信號傳輸。

這種結構設計使得射頻同軸連接器具有高頻傳輸性能好、抗干擾能力強、安裝方便可靠等特點。

2. 射頻同軸連接器的安裝方式

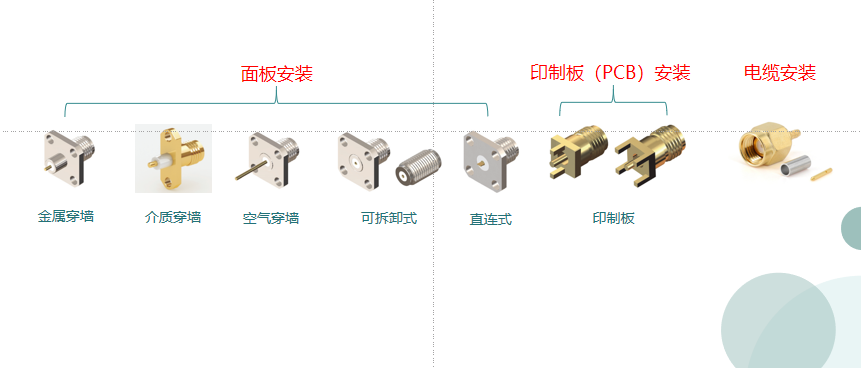

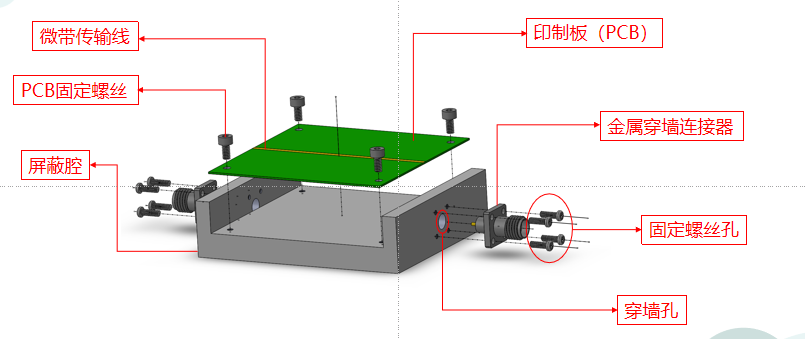

射頻同軸連接器安裝方式有面板安裝（一般有2孔/4孔法蘭）、印刷版PCB安裝、電纜安裝（電纜連接器）三種。其中，面板安裝有可分為金屬穿墻、介質穿墻、空氣穿墻、可拆卸式和直連式。

3.連接頭類型及應用領域

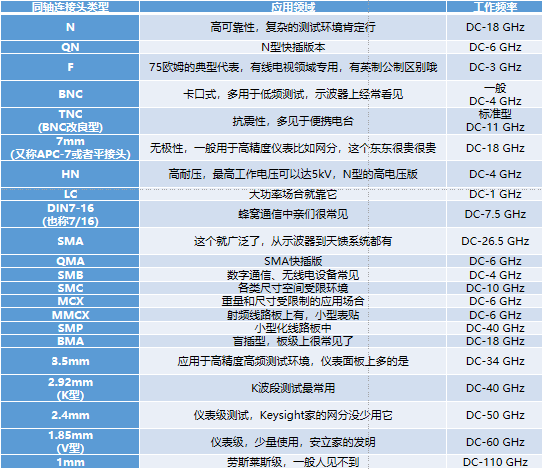

射頻同軸連接器類型比較繁多，國際通用系列有20多種，品種規格更多，常見類型主要有BNC連接器、SMA連接器、N連接器、TNC連接器等，不同的場景應用不同類型的射頻同軸連接器。

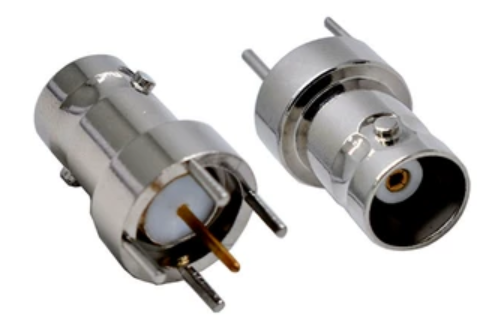

BNC連接器

卡口式，具有快速連接和斷開的特點，適用于頻繁拆卸和連接的場合。多用于低頻測試，一般在示波器上經?？吹?，廣泛用于儀器儀表、視頻監控及計算機互聯領域。

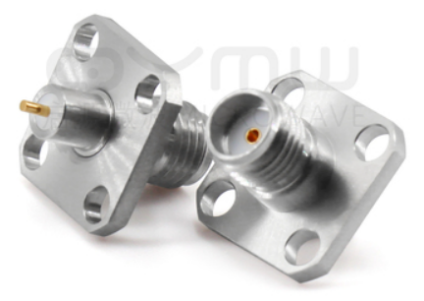

SMA連接器

螺紋連接，具有小型化、高可靠性和低反射損耗等優點，應用最為廣泛，從示波器到天饋系統都有。

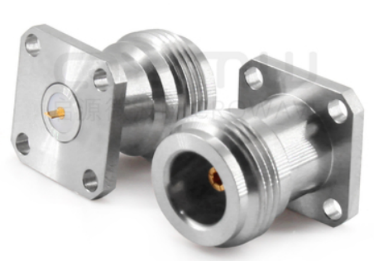

N連接器

N型連接器是最常用的射頻連接器之一。貝爾實驗室1940年代設計，外導體內徑為7mm，螺紋耦合接口和內部墊圈，具有可靠性好，重復性高、性能穩定等特點。標準版本能夠以11GHz的模式運行，精密版本將頻率上限推至18GHz。廣泛地用于振動和環境惡劣條件下的無線電設備和儀器中連接射頻同軸電纜用。

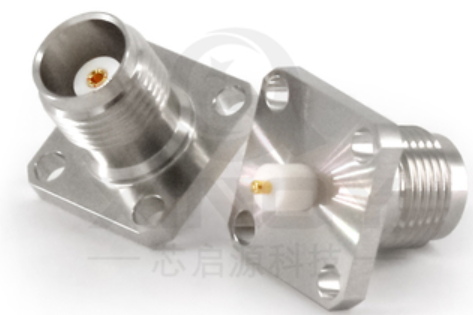

TNC連接器

TNC連接器是螺紋連接，尺寸等方面類似BNC連接器，工作頻率可達到11GHz，但它具有更好的抗干擾能力，更適合振動環境，多見于便捷電臺。

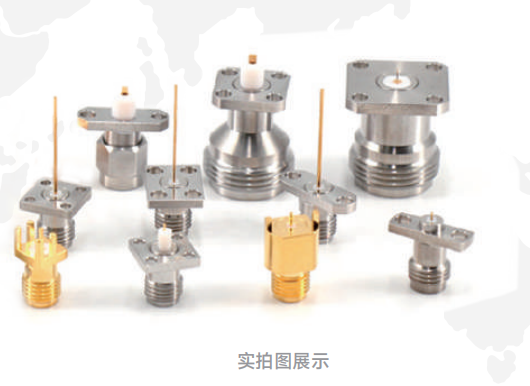

像芯啟源射頻同軸連接器，提供多達22種連接頭類型，包括1.85mm、2.4mm、2.92mm、3.5mm、SMA、SSMA、SMP、SSMP(SMPM)、BMA、BNC、TNC、MCXMMCX、4.3/10、N、L16、SC、SMB等界面標準連接器，每種連接器都嚴格符合標準，能夠充分滿足軍用、商用各種應用場景。

4.射頻同軸連接器廠家推薦

并不是所有市面上的射頻同軸連接器都符合標準，優質連接器與劣質連接器在性能上以及價格上可能存在較大差距。

一般來說，影響射頻同軸連接器性能指標的，主要表現在產品加工精度以及是否采用補償技術兩個方面。

位于深圳的芯啟源，作為一家高新技術企業，主要致力于高品質高精度射頻產品的自主創新研發生產，在加工精度上精益求精，材料用料以及鍍層表面處理工藝好，比如外殼一般是采用了不銹鋼材質，表面增加了鈍化處理工藝，能提高抗氧化、耐磨性能。另外，具備先進的補償技術，這是國內大部分廠家不具備的。

在加工精度和補償技術的加持下，芯啟源的射頻同軸連接器有幾大優勢：產品體積小、機械電氣性能優越、頻帶寬、可靠性高，而且還可以定制，有需求的可以先去了解下。
