《常見接頭的第2期-關于N型接頭的認識》

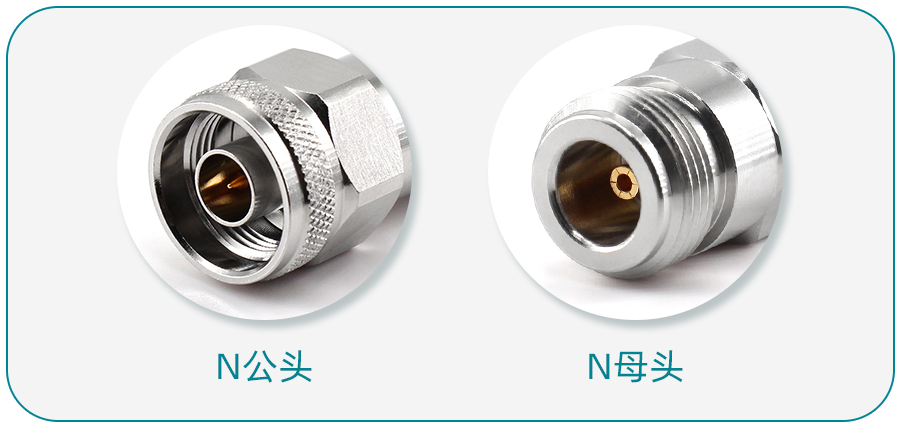

首先跟小編一起來認識下，什么是N型接頭？以及它的來源是什么？

N型接頭，俗稱N頭，是一種用于射頻領域的連接器和轉接器，全稱為Type N connector，它是螺紋連接，可旋轉鎖定。N型接頭（Navy）為螺紋連接的中功率連接器，具有可靠性高、抗振性強、機械和電氣性能優良等特點

于20世紀40年代由貝爾實驗室的Paul Neill發明，并以Neill的首字母命名。

N型接頭支持的信號頻率范圍由0~11GHz，增強類可以達到18GHz。

特性阻抗有2種，50Ω（廣泛應用移動通信、無線數據、尋呼系統等）與75Ω（主要用于有線電視系統）

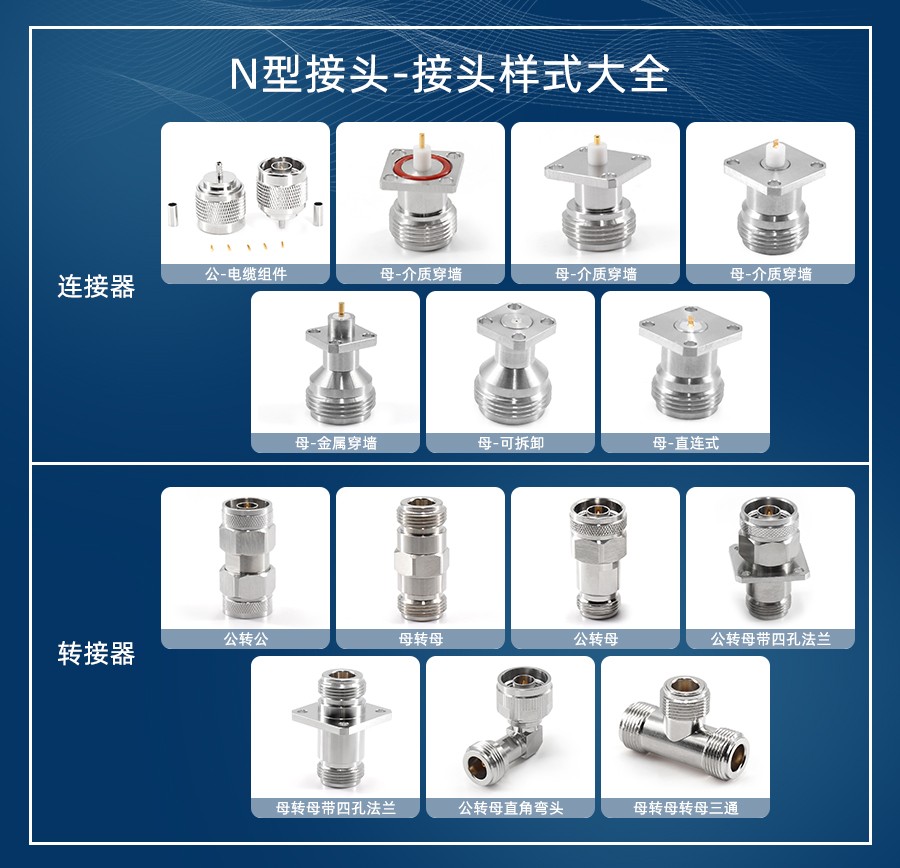

那么N型接頭有哪些特點呢？

主要技術特性：

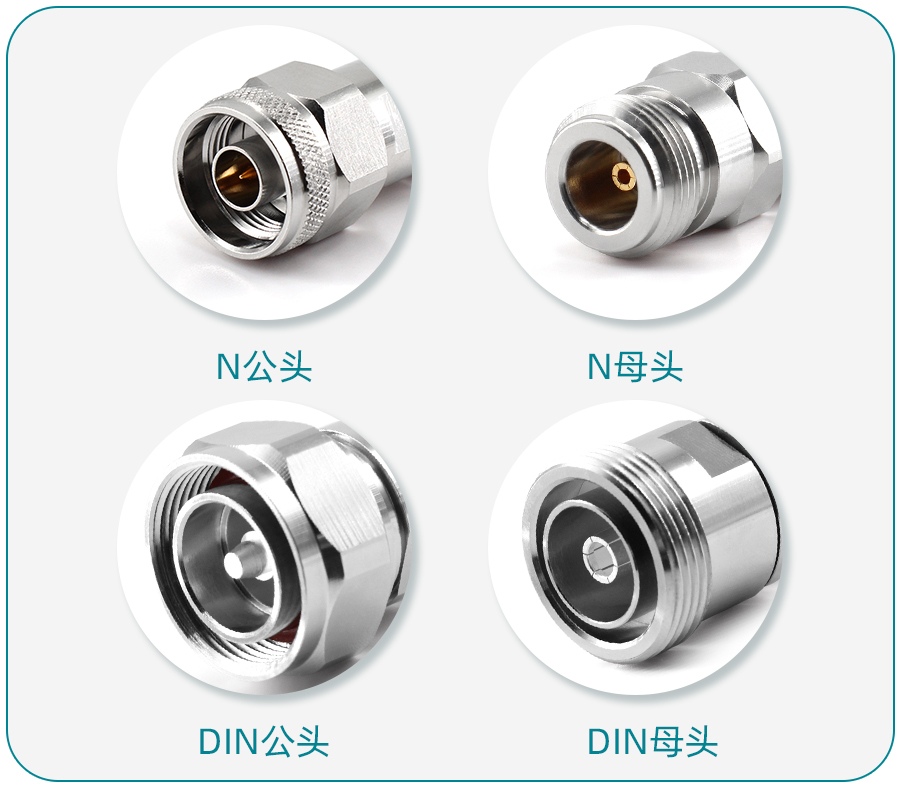

DIN和N有什么區別呢？

↑ 由上圖可見 ↑

DIN的內導體為鈹青銅 鍍銀材質，而N的內導體為鈹青銅 鍍金材質；

DIN型接頭直徑大小為30~35mm之間，而N型接頭直徑大小為20~25mm；

DIN型連接器適用的頻率范圍為0~11GHz，一般用于宏基站射頻輸出口。

N型連接器適用的頻率范圍為0~11GHz，用于中小概率的具有螺紋連接機構的同軸電纜連接器。
