關于RF射頻同軸連接器，你真的了解嗎？

射頻連接器又稱為RF連接器，通常被認為是裝接在電纜上或安裝在儀器上的一種元件，作為傳輸線電氣連接或分離的元件，主要起橋梁作用。

關于它的發展史

同其它電子元件相比，RF連接器的發展史較短。1930年，最早的RF連接器——UHF連接器誕生。到了二次世界大戰期間，由于戰爭急需，隨著雷達、電臺和微波通信的發展，便產生了N、C、BNC、TNC等中型系列。

1958年后，又出現了SMA、SMB、SMC等小型化產品。1964年，美國軍用標準MIL-C-39012《射頻同軸連接器總規范》落地。從此，RF連接器開始向標準化、系列化、通用化方向發展。

關于射頻連接器的命名方法

一般來說，通用射頻連接器的主稱代號采用國內、外通用的主稱代號。特殊產品的主稱代號則由詳細規范做出具體規定，以及如何規范的使用符號。

通用射頻連接器的型號由主稱代號和結構形式代號兩部分組成，中間用短橫線“-”隔開。其它需說明的情況可在詳細規范中作出規定，并用短橫線與結構形式代號隔開。

射頻連接器的17種外形代號介紹

N型：外導體內徑為7mm(0.276英寸)、特性阻抗50Ω(75Ω)的螺紋式射頻同軸連接器。

BNC型：外導體內徑為6.5mm(0.256英寸)、特性阻抗50Ω的卡口鎖定式射頻同軸連接器。

TNC型：外導體內徑為6.5mm(0.256英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。

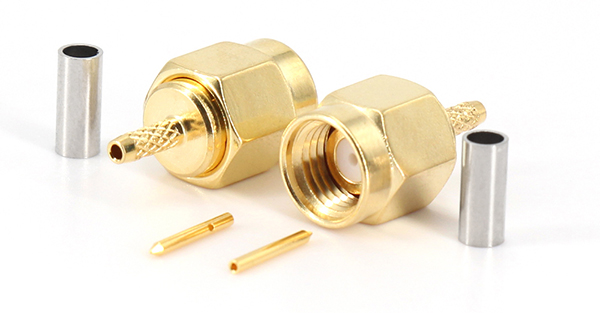

SMA型：外導體內徑為4.13mm(0.163英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。

SMB型：外導體內徑為3mm(0.12英寸)、特性阻抗50Ω的推入鎖定式射頻同軸連接器。

SMC型：外導體內徑為3mm(0.12英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。

SSMA型：外導體內徑為2.79mm(0.11英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。

SSMB型：外導體內徑為2.08mm(0.082英寸)、特性阻抗50Ω的推入鎖定式射頻同軸連接器。

SSMC型：外導體內徑為2.08mm(0.082英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。

SC型（SC-A和SC-B型）：外導體內徑為9.5mm(0.374英寸)、特性阻抗50Ω的螺紋式(兩種型號有不同類型連接螺紋)射頻同軸連接器。

APC7型：外導體內徑為7mm(0.276英寸)、特性阻抗50Ω的精密中型射頻同軸連接器。

APC3.5型：外導體內徑為3.5mm(0.138英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。

K型：外導體內徑為2.92mm(0.115英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。

OS-50型：外導體內徑為2.4mm(0.095英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。

F型：特性阻抗75Ω的電纜分配系統中使用的螺紋式射頻同軸連接器。

E型：特性阻抗75Ω的電纜分配系統中使用的螺紋式射頻同軸連接器。

L型：公制螺紋式射頻同軸連接器，螺紋連接尺寸在“L”后用阿拉伯?dāng)?shù)字表示。

射頻連接器的型號組成示例

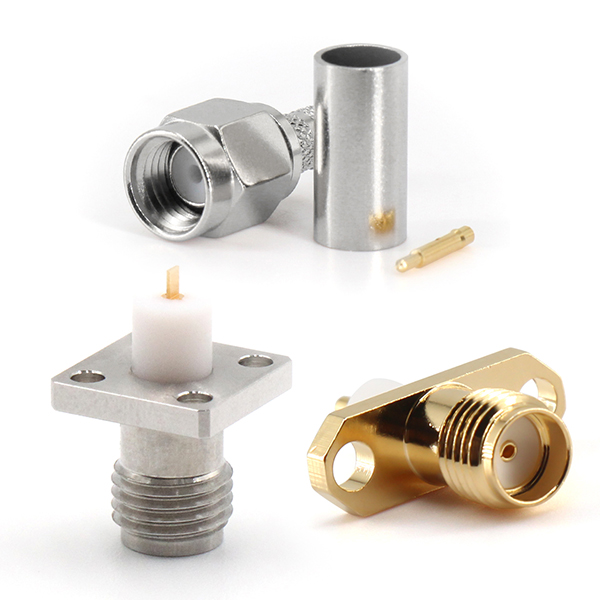

（1）SMA-JW5、TNC-JW5

表示SMA型及TNC型彎式非密封射頻插頭，插頭內導體為插針接觸件，配用電纜。

（2）N-50KFD、SMA-KFD

表示法蘭安裝，阻抗為50Ω的N和SMA微帶射頻插座，內導體為插孔接觸件。

（3）SMA-KE、75KHD

表示直接焊接在線路板上的阻抗為50Ω的SMA微帶插孔連接哭器及阻抗為75Ω的SMB插孔連接器。

（4）轉接器和阻抗轉換器的型號組成方法，以插頭或插座型號為基礎派生，一般采用下列形式：

①轉接器的型號，其類型代號部分用連接器主稱代號（系列內轉接器）及分?jǐn)?shù)形式（系列間轉接受能力器）表示。

如：N-75JK

表示一端為插針接觸件，另一端為插孔接觸件，阻抗為75Ω的N型系列內轉接器。

如：N/BNC-50JK

表示一端為N型插針接觸件，另一端為BNC型插孔接觸件，阻抗為50Ω的系列間轉接器。

②阻抗轉換器的型號，其型號或結構形式代號用分?jǐn)?shù)形式表示：

如：N-50J/75K

表示一端為50Ω插頭，另一端75Ω插座，兩端均為“N”型的阻抗轉換器。
