射頻同軸衰減器，是用來衰減射頻能量的器件，其基本構件是電阻材料。目前射頻同軸衰減器是降低信號強度的理想解決方案，廣泛用于整個射頻/微波系統中。

在某些情況下，射頻同軸衰減器通過降低所需或不必要的信號強度，能實現更一致的阻抗匹配，或精準控制發射機輸出端的信號幅度。例如，如果某些電路需要相對穩定的負載阻抗，可以通過插入一個衰減器來緩沖阻抗變化。

射頻同軸衰減器基于無源電阻器、吸波材料或半導體技術，這些技術性能和特性差異很大，而且不同的應用場景對射頻同軸衰減器的性能需求也不同。作為系統工程師，如何選擇適合的射頻同軸衰減器？

一．先了解關鍵性能指標

工作頻帶：也就是射頻同軸衰減器的工作頻率范圍，一般來說，工作頻率范圍越寬，意味著衰減器應用范圍越廣泛。由于射頻/微波結構與頻率有關，不同頻段的元器件，結構不同，不能通用。

衰減值：就是能將信號功率降低的程度，衰減值越大，說明衰減能力越強。衰減器的材料和結構決定著衰減量的大小，衰減量用分貝作單位來計算。

功率容量：這個選擇時一定要注意功率容量值，如果衰減器承受的功率超過這個極限值，衰減器就會被燒毀。

回波損耗：描述端口匹配程度的量，回波損耗越大，端口越匹配，端口反射越小。

工作溫度上限：衰減器在滿足相應性能規格參數下的最大工作溫度。

PIM：是指無源互調失真，是指無源器件在大功率場合產生非線性效應進而產生不需要的互調產物。在一些大功率、對信號質量有高要求的應用場合，應選用低PIM的衰減器。

根據不同的應用環境，系統工程師在選購射頻同軸衰減器時，需要在多個因素之間做出權衡。例如，航空航天應用中，溫度范圍、尺寸及重量為主要考慮因素；在測量測試和精密應用中，衰減精度和可重復性是重要的考量因素。

二．射頻同軸衰減器選型

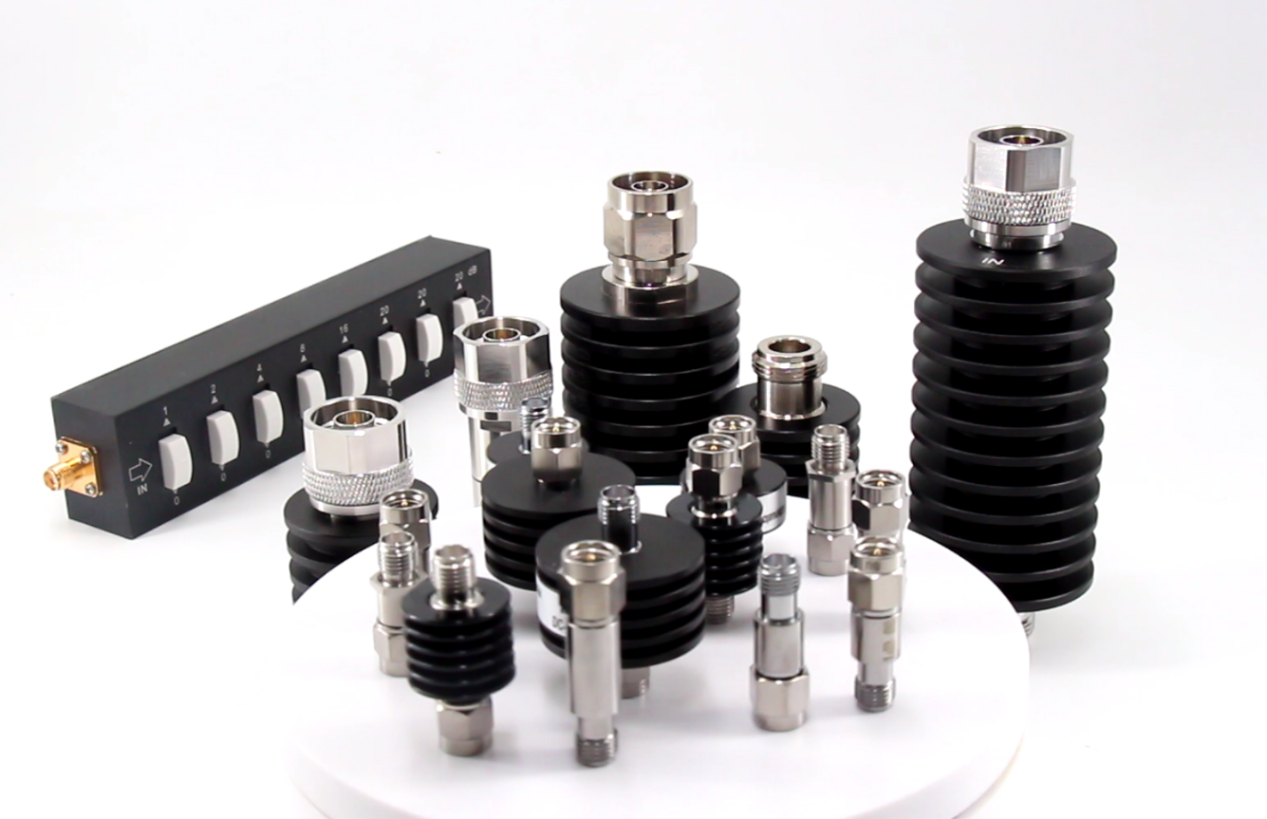

在實際應用中，射頻同軸衰減器分為兩種，即固定衰減器和可變（可調節）衰減器，固定衰減器比較常見的有SMA固定衰減器和N型固定衰減器。

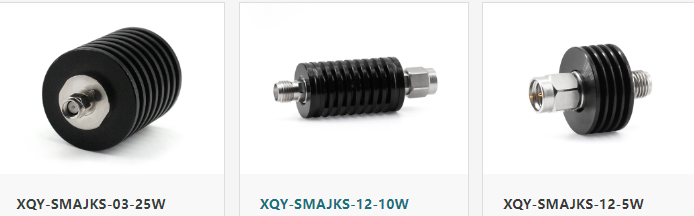

SMA固定衰減器

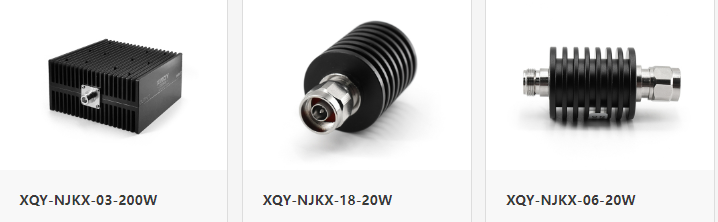

N型固定衰減器

先說固定式衰減器，就是可以通過電阻網絡可將衰減量設置為固定值，有兩項指標是測試工程師們必須考慮的，即工作頻率范圍和功率容量，具體可以參考上述性能指標。相對SMA型來說，N型固定衰減器一般功率較大。

如果想要選購高性能的固定式衰減器，可以來了解下芯啟源廠家，芯啟源是一家專注于射頻微波產品及測試測量設備研發生產的國家高新技術企業，產品性能表現卓越，通過中廣核集團和中國計量院的產品認證，而且已成為上百家高校研究和上千家企業的首選。

芯啟源科技研發生產的射頻同軸衰減器，具有三大優勢：1.低互調，大功率，運行起來可靠穩定；2.頻帶范圍寬，駐波比小，應用范圍廣，而且在各頻率下的衰減精度高；衰減值平坦，達到軍工級品質。

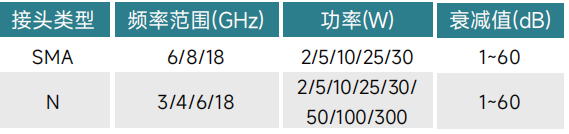

SMA固定衰減器的頻率范圍6/8/18(GHz), 功率為2/5/10/25/30/(W),N型固定衰減器頻率范圍為3/4/6/18(GHz)，功率為2/5/10/25/30/50/100/300(W),兩個類型的衰減值都是1-60dB。大家可以根據應用需要選擇相應的衰減器，且芯啟源廠家還可以您的需求提供定制服務。

值得一提的是，芯啟源衰減器材質工藝一流，采用黑鋁散熱片，接頭采用不銹鋼材質，表面增加了鈍化處理工藝能通過48小時鹽霧測驗，性能更優越。

可調節衰減器，就是能夠在一定頻率范圍內以步進形式調節射頻電路的功率電平。在某些測試場合，如靈敏度測試，需要進行衰減值的適時調節，這個時候就需要使用到可調衰減器。

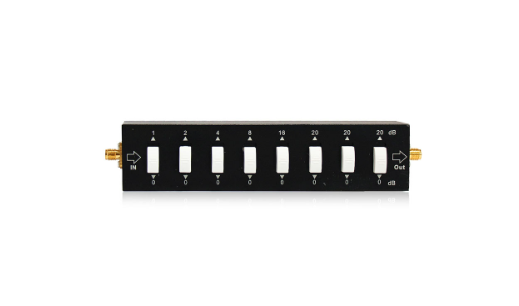

可調節衰減器

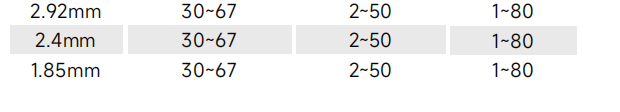

芯啟源可調節衰減器可手動調節，無需供電，而且體積小，精度高、穩定可靠。有2.92mm\2.4mm\1.85m三種接頭類型，工作頻率范圍為30-67(GHz)，功率范圍為2-50(W)，衰減值都是1-80dB。

以上就是小編想要和大家分享的內容，希望看完能夠?qū)δ兴鶐椭?，如果您想要了解更多關于射頻同軸衰減器的相關信息，可以在線咨詢留言或來電咨詢我們！
